وادار میانی سه‌متری H شکل چیست؟

وادار میانی H شکل سه‌متری یکی از مهم‌ترین اجزای سیستم وال‌پست در دیوارهای غیرسازه‌ای است که برای تقویت دیوار، مهار خارج از صفحه، جلوگیری از کمانش و افزایش پایداری سازه در برابر زلزله و باد مورد استفاده قرار می‌گیرد.
به دلیل طراحی مستحکم و هندسه‌ی H شکل، این وادار توانایی تحمل نیروهای جانبی بالا را داشته و در دیوارهای با طول زیاد یا دیوارهای حساس به خمش عملکردی بسیار بهتر از پروفیل‌های ساده ارائه می‌دهد.

کاربرد و ضرورت استفاده از وادار H شکل

وادار H سه‌متری در مواقع زیر استفاده می‌شود:

1. دیوارهای با طول بیش از ۳ متر

برای کاهش طول آزاد دیوار و جلوگیری از ترک و خمش.

2. دیوارهای بلند یا تحت فشار جانبی زیاد

مناسب دیوارهای بلوکی، سفالی، AAC، یا دیوارهای پرکننده بین ستون‌ها.

3. اجرای صحیح وال‌پست قائم

وادار H شکل به دلیل سطح مقطع قدرتمند، بهترین گزینه برای اجرا در وسط دیوارها جهت تقسیم بار و کنترل تنش‌ها محسوب می‌شود.

4. پروژه‌های مقاوم‌سازی و بهسازی لرزه‌ای

به دلیل استحکام بالا و رفتار غیرترد در برابر نیروهای ناگهانی.

مزایای استفاده از وادار H میانی

1. مقاومت فوق‌العاده در برابر کمانش

مقطع H شکل به دلیل وجود جان و بال‌ها، مقاومت خمشی بسیار بالایی دارد.

2. عملکرد مهاری کامل در وال‌پست

این وادار باعث جلوگیری از ریزش دیوار در زمان زلزله و تحمل تغییر شکل‌های سازه بدون آسیب به دیوار می‌شود.

3. نصب آسان و سازگار با انواع اتصالات کشویی و مفصلی

قابلیت اجرای استاندارد با اتصالات بالای دیوار، زیر سقف و کف.

۴. توزیع یکنواخت بارهای واردشده بر دیوار

باعث کاهش ترک‌های طولی و تقویت پنل‌های دیوار بلوکی به صورت دال دوطرفه.

۵. سازگار با عایق‌کاری دیوارهای خارجی

امکان نصب پشم سنگ و لایه مش برای جلوگیری از ترک‌خوردگی نازک‌کاری.

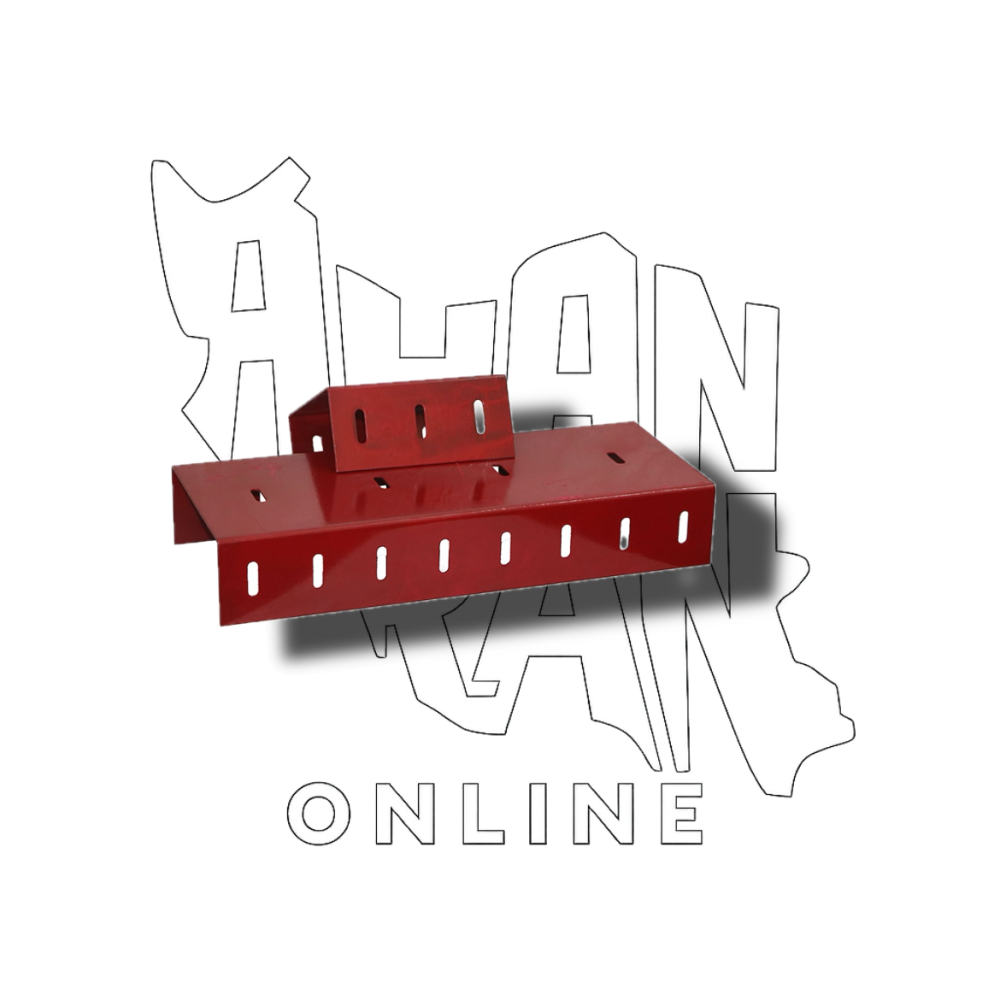

وال‌پست وادار انتهایی سه‌متری U شکل چیست؟

در ساخت دیوارهای بلوکی، سفالی، AAC، پانلی و حتی کناف سنگین، استفاده از وادار U شکل باعث افزایش طول عمر، جلوگیری از ترک‌های عمودی و بهبود عملکرد دیوار در زلزله و باد می‌شود.

ویژگی‌ها و مزایای وادار U شکل

1. تقویت دیوار در برابر نیروهای جانبی

مقطع U شکل با ایجاد یک چهارچوب مقاوم، مقاومت دیوار را در برابر نیروهای خارج از صفحه مثل باد و زلزله افزایش می‌دهد.

2. عملکرد عالی در سیستم وال‌پست

وادار U شکل به‌صورت عضو قائم یا افقی در وال‌پست استفاده شده و امکان جابجایی کنترل‌شده دیوار را بدون انتقال نیرو به سازه فراهم می‌کند.

3. جلوگیری از ترک و شکست دیوار

دیوارهای بلند (بیشتر از ۲.۸ متر) بدون وادار مناسب دچار:

• ترک عمودی . کمانش . شکست ترد در زلزله می‌شوند؛ وادار U شکل این مشکلات را کامل رفع می‌کند.

4. اجرای ساده و سریع

به دلیل فرم U، دیوار به‌راحتی داخل این مقطع هدایت شده و اتصال وال‌پست بسیار منظم و استاندارد انجام می‌شود.

5. مناسب انواع سازه‌ها

• سازه فلزی . بتنی . دیوارهای سبک و سنگین

موارد استفاده از وادار U شکل

• وال‌پست قائم در دیوارهای ۳ متری و بالاتر . وال‌پست افقی برای نیم‌طبقه‌ها و دهانه‌های بلند . دیوارهای میان‌قابی حساس به زلزله . جبران خیز تیرها و جابجایی سقف . دیوارهای خارجی که فشار باد بالایی دارند

تفاوت وادار انتهایی U شکل و وادار میانی H شکل (مقایسه تخصصی)

انتخاب صحیح بین U شکل و H شکل

انتخاب نوع وال‌پست به موقعیت دیوار، طول دیوار و شرایط اجرایی پروژه بستگی دارد:

• اگر دیوار در لبه یا انتهای سازه قرار دارد → وادار انتهایی U شکل

• اگر دیوار طول زیاد دارد و نیاز به مهار میانی دارد → وادار میانی H شکل

• در بسیاری از پروژه‌ها، استفاده هم‌زمان از هر دو نوع بهترین عملکرد سازه‌ای را ایجاد می‌کند.

روش استفاده و نصب از وادار قائم میانی در دیوارهای بلند

در دیوارهایی که طول آن‌ها بیش از ۴ متر باشد، استفاده از وادار قائم میانی برای مهار خارج از صفحه و افزایش پایداری دیوار الزامی است. وادار قائم میانی نقش یک تکیه‌گاه مطمئن را ایفا می‌کند و مانع از کمانش، ترک‌خوردگی و ریزش دیوار در اثر باد، زلزله و خمش‌های ناگهانی می‌شود.

۱. نحوه اتصال وادار قائم

• اتصال به کف سازه (پایین):
  وادار باید در پایین به صورت مفصلی به کف سازه متصل شود تا نیروها به‌درستی منتقل شوند.

• اتصال به زیر سقف:
  اتصال فوقانی وادار باید کشویی باشد تا جابجایی داخل صفحه دیوار آزاد بماند و از انتقال نیروهای سازه به دیوار جلوگیری شود.
  این موضوع مطابق دستورالعمل‌های لرزه‌ای برای جلوگیری از تخریب دیوار اهمیت بسیار زیادی دارد.

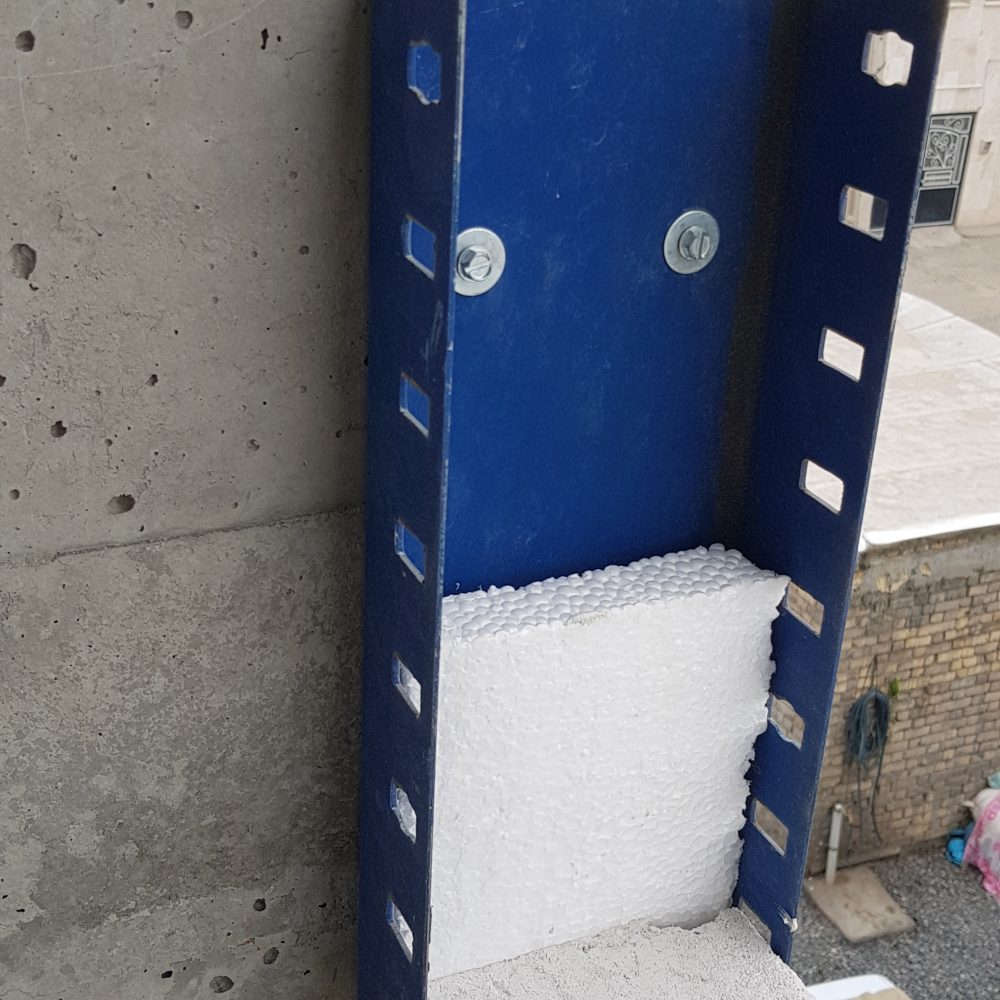

۲. اجرای عایق در وادار دیوارهای خارجی

در دیوارهای پیرامونی (خارجی)، سطح وادار باید با پشم سنگ ضد رطوبت پوشانده شود تا انتقال حرارت و رطوبت کنترل گردد.
پس از آن یک لایه مش الیافی یا رابیتس روی سطح نصب می‌شود تا از ترک در نازک‌کاری جلوگیری شود.

نصب و اتصال وادار افقی در دیوارهای بلند (ارتفاع بیش از ۳.۵ متر)

در دیوارهایی با ارتفاع بیشتر از ۳.۵ متر، استفاده از وادار افقی با مقطع فولادی (تیرک) الزامی است. هدف اصلی از نصب وادار افقی، کاهش ارتفاع آزاد دیوار و افزایش پایداری آن در برابر نیروهای جانبی است. این اقدام مانع از ترک‌های ناشی از خمش و کمانش دیوار در اثر باد یا زلزله می‌شود.

نحوه اجرای وادار افقی

2. اتصال انتهای تیرک:
انتهای تیرک به ستون باید به صورت نشیمن با قابلیت جابجایی در راستای دیوار متصل شود تا امکان حرکت کنترل‌شده دیوار فراهم شود و تغییر شکل تیر در ناحیه مفصل پلاستیک محدود نشود.

3.وادار انتهایی:
برای نگه داشتن تیرک و جلوگیری از ایجاد مانع در تغییر شکل آن، نصب وادار انتهایی ضروری است. فاصله وادار انتهایی از بر ستون باید حداقل یک متر باشد تا عملکرد خمشی تیرک و دیوار بدون محدودیت انجام شود.

4.جداسازی از قاب سازه‌ای:
نصب وادار افقی باید به نحوی انجام شود که دیوار از قاب سازه‌ای جداسازی شود و فشار یا ممان ناشی از قاب به دیوار منتقل نگردد.

• جمع‌بندی تخصصی

  وال‌پست وادار انتهایی U شکل و وادار میانی H شکل هر دو از اجزای ضروری در اجرای اصولی دیوارهای ساختمانی هستند، اما نقش و محل استفاده آن‌ها کاملاً متفاوت است. شناخت صحیح این تفاوت، باعث انتخاب درست، اجرای ایمن‌تر و عملکرد بهتر دیوار در طول عمر سازه خواهد شد.
